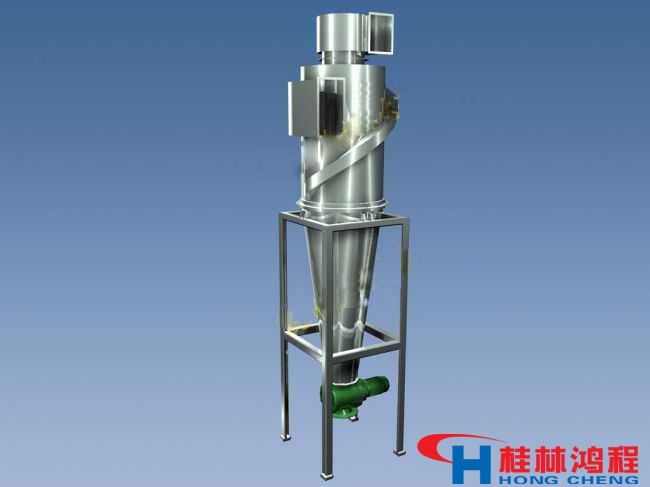

立磨是目前高產的磨粉機設備，立磨出粉后配置的收粉裝置叫旋風收集器，亦稱立磨旋風筒。

立磨配套旋風筒旋風收粉裝置，回轉窯旋風筒內筒與出風口相連。由于內筒系插入旋風筒內在高溫環境下工作，故其材質、結構及插入深度，對提高其工作壽命、維修及旋風筒阻力有重要影響。我國TJ型旋風筒，內筒插入深度C1級為1.1—1.3,C2—C5級為0.5—0.6（進風口尺寸長度）。

在立磨生產的過程中旋風收集器起到的作用主要是當帶粉子氣流進入收集器時是高速旋轉狀態，待氣流與粉子分離后，氣流隨圓錐體壁收縮向中心移動至錐底時（自氣流自然長度）形成一個旋轉向上的氣流圓柱，這時粉子被分離掉落收集。由于向上旋轉核心呈負壓狀態，所以對收集器下端密封要求很高，必須對外界空氣嚴格隔開，否則被收集下的粉子會重新被核心氣流帶走，這直接影響整機的產量，因此收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔開，這是一個相當重要的部件，如不裝鎖粉器或鎖粉器的舌板吻合密封不嚴就會造成不出粉或少出粉，嚴重影響整機產量。

立磨旋風筒收集器通過高速氣體的作用進行輸送物料，把加工好的細粉進行收集。給下一步包裝做準備。立磨旋風筒應該如何維護才能讓有效保證收集效果。

1、注意檢查收集器下端密封性

2、保證收集器下端的鎖粉器完好，與外界空氣嚴格隔開

3、注意鎖粉器的舌板吻合密封性，要保證密封完好

4、保證旋風筒工作時氣壓達標

綜上所述，對于立式磨粉機的旋風筒收集器在工作中可以看出該部件主要起到的是分離的作用，將氣流與粉子分離開，然后由收集器收集粉子，再配合鎖粉器完成對于細粉的生產，從上文可以看出這些部件的相互配合可以完成細粉的生產，但是如果有故障的話對于立磨的產量也會有影響，也就是說旋風收集器會影響到立磨的產量。所以要密切注意旋風筒各個部件的運行情況，防微杜漸，保證安全生產和收集效果。
